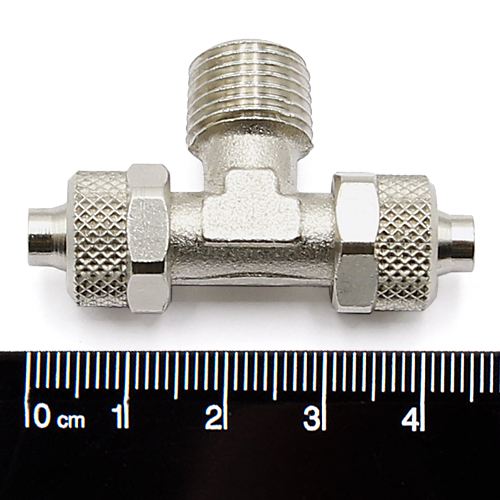

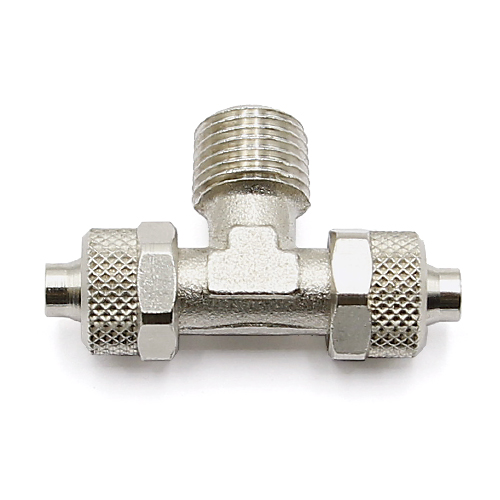

Тройник (фитинг) арт. 312090814 предназначен для создания пневматической или гидравлической линии, когда требуется обеспечить её разветвление на 2 линии под углами 90°.

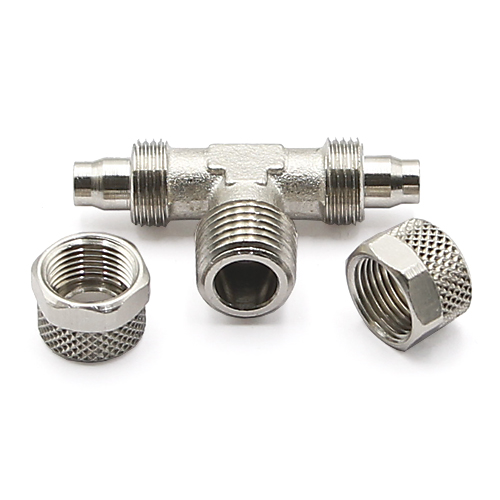

На одном конце он имеет наружную резьбу 1/4 дюйма, а на двух других концах – трубки с переменным наружным диаметром 6 и 8 мм и фиксирующими гайками. На эти трубки можно надеть шланги и закрепить этими фиксирующими гайками.
Такой тройник можно подсоединить к пневмоинструменту, блоку подготовки воздуха, быстроразъёмной муфте, штуцеру для шланга, быстроразъёмному ниппелю или другому резьбовому ниппелю различной конфигурации, имеющим внутреннюю резьбу 1/4 дюйма.
Тройник имеет трубную коническую резьбу, что обеспечивает высокую герметичность соединения.
Тройник изготовлен из никелированной латуни.
Рекомендуемый материал соединительных шлангов – нейлон или полиуретан.
| Размеры (по рисунку): | |
|
|
Наружные диаметры трубок D, мм – 6 и 8 Длина резьбовой части I, мм – 11 Высота H, мм – 20,5 Длина L, мм – 45,5 Резьба наружная коническая F, дюйм – 1/4 дюйма |
