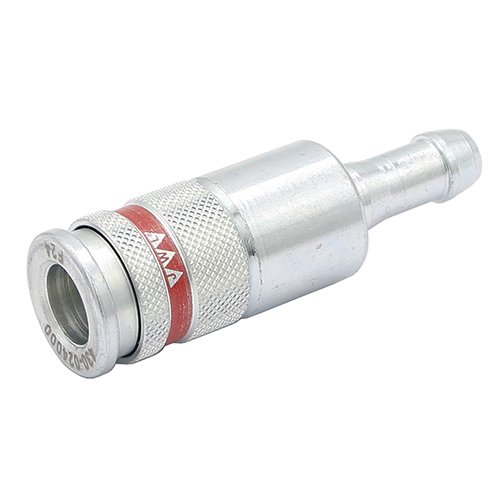

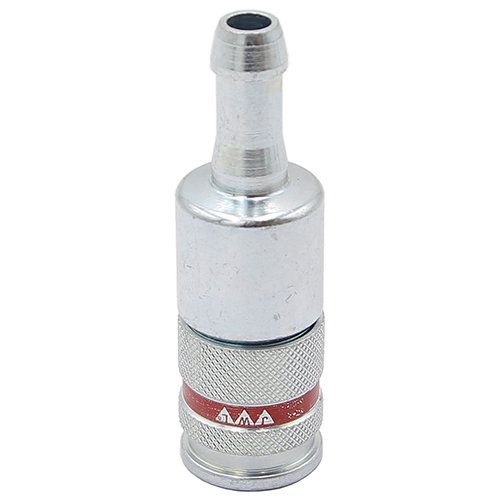

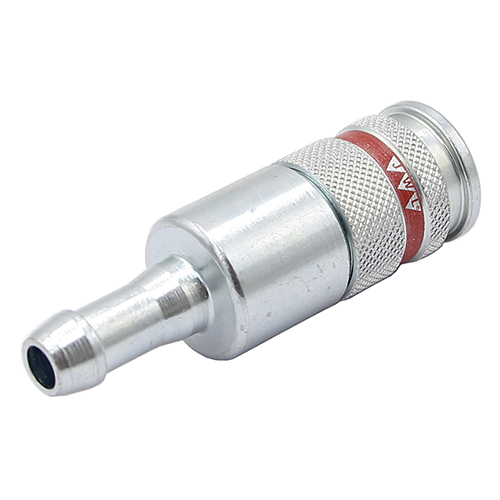

Быстроразъёмная муфта (БРС) арт. 430024 компании JWL используется для быстрого подключения/отключения оборудования и пневмоинструмента к линии подачи сжатого воздуха.
Она имеет один клапан, открывающий проход воздуха через муфту при подсоединении быстроразъёмного ниппеля, который может быть соединён с другой стороны с пневмоинструментом, шлангом или резьбовым ниппелем.
Быстроразъёмные ниппели вы можете выбрать на нашем сайте здесь.
Втулка (адаптер для подсоединения ниппеля) БРС муфты серии 430 выполнена из стали с гальваническим покрытием никеля, как и весь корпус муфты.
На другом конце муфты имеется наконечник, который вы с помощью хомута можете закрепить на постоянной основе в шланге с внутренним диаметром 10 мм. Воздушные шланги вы можете выбрать на нашем сайте здесь.
При этом мы рекомендуем использовать силиконовую смазку арт. 743.
Она облегчает установку наконечника муфты в шланг и создаёт дополнительный защитный слой, предотвращающий попадание влаги в линию подачи сжатого воздуха.
Во вкладке Инструкции можно увидеть варианты подключения пневматического оборудования и инструментов к линии подачи воздуха в легковой шиномонтажной мастерской c использованием БРС компании JWL.
Быстроразъёмная муфта состоит из следующих основных частей:
- Корпус: сталь с гальваническим покрытием никелем.
- Сепаратор с шариками: сталь с гальваническим покрытием никелем.
- Клапан: ПOM (полиацеталь).
- Стопорное кольцо: закалённая сталь с гальваническим покрытием.
- Шарики: закалённая сталь.
- Уплотнения: нитрильный каучук.
- Пружины: нержавеющая сталь.
- Увеличение воздушного потока в 2 раза, причем без его изменения в проходном сечении при подсоединении БРС. Это обеспечивается максимально надёжным соединением без покачивания, люфта и утечек воздуха.
- Низкое падение давления и сокращение турбуленции воздуха, проходящего через муфту, благодаря оптимизированной системе клапанов. Это означает повышение эффективности и производительности использования инструмента.
- Высокая герметичность соединения благодаря наличию U-образного уплотнения вместо колец с резьбой, что дополнительно исключает утечки воздуха и, как следствие, повышает экономичность пневмолинии при использования БРС JWL.
- Высокая износостойкость, ударопрочность и возможность работы в экстремальных условиях благодаря высокому качеству материалов, из которых изготовлены БРС JWL.
- Простое и интуитивно понятное использование – управление одной рукой одним движением. Просто вставьте инструмент для его соединения и потяните за кольцо втулки для отсоединения.
- БРС компании JWL имеют стандарт профиля EURO и совместимы со всеми БРС других производителей, имеющими такой же стандарт.
