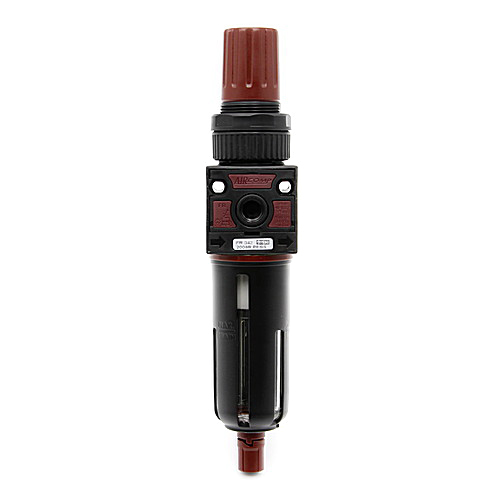

Фильтр с влаго-маслоотделителем арт. 420472 компании Aircomp служит для очистки сжатого воздуха от механических частиц размером более 20 микрон, влаги и масла, что позволяет продлить срок службы пневмоинструмента.
Конденсированная влага попадает в стакан. Следите, чтобы уровень конденсата не превышал значения Max на корпусе стакана. Максимальный объём конденсата 22 мл. С помощью регулятора под стаканом можно выбрать полуавтоматический и ручной режим слива конденсата. Ручной слив конденсата требует ежедневного контроля его уровня.
На фильтре установлен регулятор давления сжатого воздуха на выходе от 0 до 8 бар. На входе при этом максимальное давление может быть до 16 бар. Для установки давления поднимите ручку регулятора, поворачивайте её до достижения нужной величины в сторону увеличения (+) или уменьшения (-) давления и зафиксируйте, нажав на ручку. Показания давления контролируются на манометре, который поставляется отдельно. Манометр крепится в одном из двух резьбовых отверстий с диаметром резьбы 1/8 дюйма с любой стороны корпуса фильтра. Фильтр и регулятор давления образуют неразъёмный модуль.
Соединения в фильтре для входа и выхода воздуха имеют диаметр резьбы 1/4 дюйма. Для соединения фильтра с пневмолинией используйте быстроразъёмное соединение, штуцер для шланга или резьбовой ниппель, имеющие наружную резьбу 1/4 дюйма, которые вы можете выбрать здесь. Пневмошланги можно выбрать здесь.
Вход для воздуха обозначен буквами IN, а выход OUT. При сборке и замене элементов блока следите, чтобы воздух шёл в направлении стрелок на корпусе.
Предусмотрена установка фильтра на стене с помощью технологических отверстий в их корпусах или с применением специального кронштейна.
Корпус стакана фильтра - влагоотделителя изготовлен из ударопрочного полиамида и имеет смотровые окна для контроля уровня конденсата.
Фильтр - влагоотделитель должен устанавливаться перед пистолетами для подкачки шин, краскопультами, продувочными пистолетами и т. д., где нужен "сухой" и очищенный воздух.
Описание и назначение, инструкцию и схему соединения блоков подготовки воздуха Aircomp смотрите во вкладке Инструкции.
Товар соответствует Директиве 2002/95/CE (RoHS).
